Analiz de pèfòmans elektwomayetik nan motè kondwi

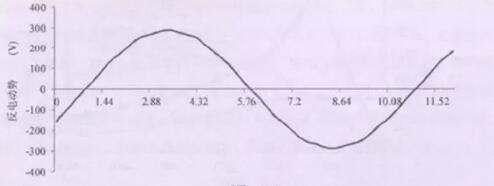

Yo nan lòd yo asire presizyon nan kalkil la, li nesesè analize epi tcheke pèfòmans nan elektwomayetik nan motè a kondwi. Isit la, se metòd eleman final la itilize pou analize ak kalkile motè a kondwi anba kondisyon ki pa gen okenn chaj, surcharge koupl, demann-wo vitès fèb mayetik ak kout sikwi. Nan motè a leman pèmanan, asye a mayetik reyaji ak nwayo an armature platfòm lakòz pèmeyabilite nan espas lè yo chanje, ki inevitableman pwodui cogging koupl, sa ki lakòz rupture koupl, bri ak Vibration, ki pral plis afekte sistèm nan tout antye. kontwòl presizyon. Anpil metòd pou febli koupl cogging yo te pwopoze, tankou chutes, poto oblik, ouverture plas ouvèti, optimis poto poto yo ak fòm asye mayetik. Metòd la chute pa sèlman gen matirite teknoloji kondwi, pwosesis pwodiksyon senp, ak bon efè, men tou, onn fòs fòs elektwomobil la jwenn trè sinusoidal. Figi 1 se yon konparezon nan koupl cogging ant devan an ak dèyè nan chute motè a kondwi. Cogging a devan kouch nan ruch la kont pou 2% nan koupl elektwomayetik la nan total la chaj rated. Apre chute a, koupl la cogging fondamantalman febli. Nan 1500r / min, rezilta kalkil la nan fòs elektwomobil la tounen nan motè a kondwi yo montre nan figi 2. Depi chut la fè fòs elektwomobil la tounen plis sinusoidal, kontni Harmony li yo anpil redwi.
Faktè anwo nan syèl la koupl vag pèmèt machin elektrik reyalize pi bon pèfòmans ak pèfòmans akselerasyon. Sepandan, li fasil pou boure nwayo motè a pandan gwo twòp surcharge, se konsa ke kouch la pik pa ka pwodiksyon lè aktyèl la pik se opinyon. Depi motè a pa gen okenn chaj elektwonik fòs elektwonik se pwopòsyonèl a vitès la wotasyon, pi wo vitès la wotasyon, pi gwo a fòs elektwomobil la tounen, se konsa vòltaj la tèminal motè ki pi konsekan san aktyèl la fèb mayetik. Sepandan, nan ka a nan yon vòltaj konstan DC konstan, vòltaj la pwodiksyon nan kontwolè a gen yon limit anwo, ki vle di ke pwodiksyon an nan vitès la segondè yo dwe ogmante a ogmante aktyèl la d-aks febli jaden an prensipal mayetik, pou ke sentèz la diferans lè tounen fòs elektwomobil rete sibstansyèlman chanje.
Demagnetizasyon a irevokabl nan asye a mayetik ap febli pèfòmans nan motè mondyal la ki gen ladan vòltaj la rated ak rated pouvwa, enben, ki afekte itilizasyon nòmal li yo. Si motè a toujou ap travay dapre kondisyon yo ki konsepsyon nan kondisyon an kondisyon k ap travay oswa kondisyon an surcharj k ap travay, Demagnetizing pouvwa a mayetik potansyèl ak ogmantasyon tanperati pral fè demagnetizasyon an asye mayetik pi grav ak akselere sik la visye. Se poutèt sa, li nesesè fè tès la maksimòm demantelman k ap travay pou konsepsyon an motè. Lè motè a leman pèmanan se kout-sere, potansyèl la mayetik ki te pwodwi pa reyaksyon an aranjman se prèske yon dwat-aks potansyèl mayetik nan demagnetization pi bon kalite. Se poutèt sa, analiz la demagnetization nan asye a mayetik ta dwe konsantre sou yon sitiyasyon konsa. Soti nan distribisyon an dans mayetik nan sifas la nan asye a mayetik, li ka konnen ke asye a mayetik gen degre diferan nan demagnetization anba de kondisyon yo. Nan ka asymmetrik twa-faz kout kous, zòn nan demagnetization nan asye a mayetik se pi gwo a, men zòn nan demantelaj maksimòm nan asye a mayetik se mwens pase 0.2%.
Sistèm tout motè kondwi motè a sitou gen ladan DC ekipman pou pouvwa, kondwi motè, kontwolè bwòs, sistèm dlo refwadisman, Capteur Torsion, analyser pouvwa ak osiloskop. Fonksyon prensipal la nan rezèv la pouvwa DC se korije twa-faz AC pouvwa a nan kadriyaj pouvwa a nan yon kontwolè nan DC kondwi motè a kondwi pou itilize nan sistèm nan tès. Nan tès la motè, de motè kondwi yo te itilize li teste trennen an. Youn nan motè yo aji kòm yon motè ak lòt zak yo kòm yon dèlko. Se dlo refwadisman motè kondwi a ki bay tank refwadisman an, e dlo a refwadi premye ponpe pa ponp dlo ekstèn nan motè a kondwi pou li refwadi, epi finalman ap koule nan tank dlo refwadisman pou sikile. Kontwolè a itilize fòse refwadi lè pou refwadisman.
